箱式变电站的内部结构有哪些？

箱式变电站作为一体化配电设备，能实现高压接入、电压转换、低压配电全流程，其稳定运行依赖科学合理的内部结构设计。作为专业变压器生产厂家，本文拆解箱式变电站的内部结构，带你看清每个核心模块的作用。

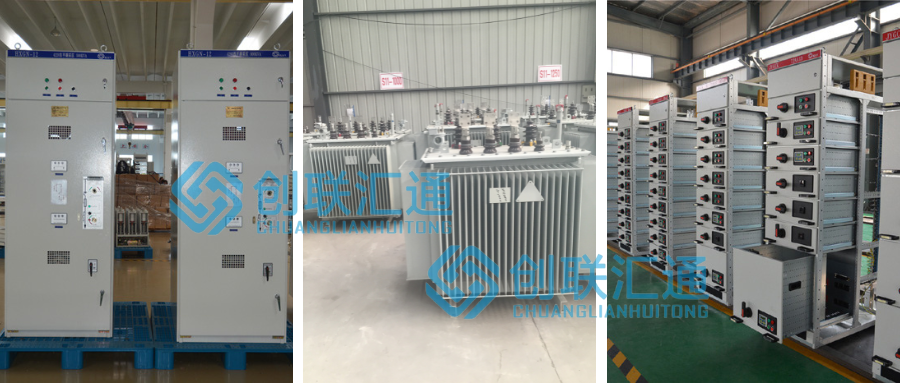

箱式变电站的内部结构以“功能分区”为核心，标准配置包含高压室、变压器室、低压室三大核心区域，部分特殊类型会优化整合，但核心功能不变。
1.高压室：高压室是箱式变电站接入高压电力的核心区域，内部组件聚焦“高压控制与保护”，防止高压电路故障扩大。
核心组件：高压负荷开关、熔断器、高压断路器、避雷器、电流互感器、电压互感器等。
核心作用：接收外部10kV/35kV高压电力，通过开关控制电力通断，熔断器和避雷器可抵御过载、短路、雷击等风险，互感器则用于监测高压电路的电压、电流数据。
结构特点：采用密封式设计，防护等级≥IP44，内部元件固定在金属框架上，接线规范有序，方便检修。
2.变压器室：变压器室是箱式变电站的“心脏区域”，内部核心是变压器，也是实现电压转换的关键。
核心组件：配电变压器（油浸式或干式）、温度监测装置、散热系统。
核心作用：将高压室输入的高压电，通过电磁感应原理转换为低压电（通常为0.4kV），满足各类用电设备需求。温度监测装置实时监控变压器温度，散热系统（散热器、冷却风机）保障设备在安全温度范围内运行。
结构特点：空间独立密封，油浸式变压器室配备排油装置和防火隔板，干式变压器室预留通风通道，避免故障影响其他区域。
3.低压室：低压室是箱式变电站输出电力的核心区域，内部组件聚焦“低压配电与安全保护”，直接对接终端用电设备。
核心组件：低压配电柜、断路器、漏电保护器、熔断器、电能计量表、接线端子排等。
核心作用：将变压器转换后的低压电，分成多个回路（照明、动力、消防等），通过断路器、保护器控制各回路通断，计量表统计用电量，实现电力有序分配和故障防护。
结构特点：采用模块化设计，低压柜分区布局，回路标识清晰，方便后期扩容和检修，部分智能型低压室还会配置远程监测模块。
如果您想了解特定类型箱变的内部结构细节，或需要根据项目需求定制设备，欢迎随时咨询！
