高压柜XGN和HXGN有什么区别？

XGN是“全能防护款”，HXGN是“紧凑环网款”，核心差异体现在结构、性能与适配场景上。作为变压器及配套设备生产厂家，本文帮你理清区别，精准匹配需求。
核心区别1：结构设计
XGN高压柜采用“全封闭铠装结构”，柜体用冷轧钢板整体焊接，内部划分断路器室、母线室等独立舱室，舱间用金属隔板隔离，防护等级达IP4X，能阻挡粉尘、异物进入，整体体积较大，需单独规划配电房安装。

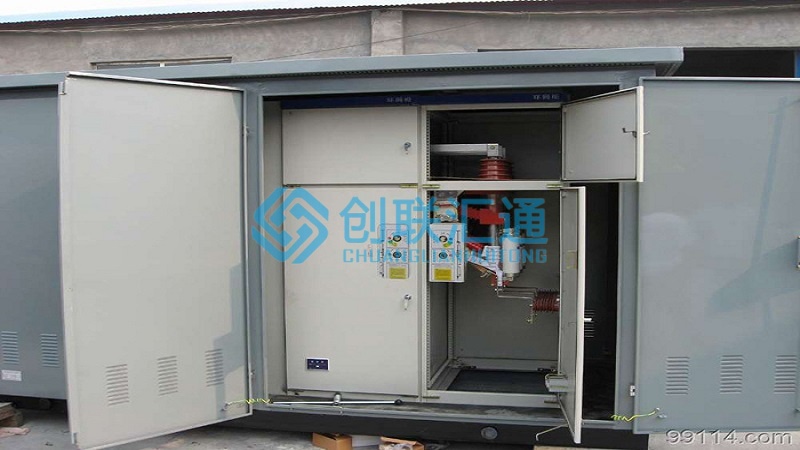

HXGN高压柜（俗称“环网柜”）是“紧凑型模块化设计”，以“负荷开关+熔断器”为核心，柜体高度仅1600-1800mm，占地面积不足1㎡，是XGN的1/3。它采用半封闭结构，部分部件暴露于通风区域，防护等级多为IP3X，更适合紧凑空间安装，甚至可嵌入箱变内部，无需独立配电房。
核心区别2：绝缘与灭弧
XGN高压柜以真空绝缘为主，核心部件真空断路器的灭弧室采用陶瓷或玻璃外壳封装，绝缘性能稳定，灭弧能力达25-31.5kA，能应对变压器短路时的大电流冲击，且无SF₆等温室气体，适配各类环保场景。
HXGN高压柜绝缘方式分两类：主流款用SF₆气体绝缘，灭弧效率高、体积小，但SF₆是强温室气体，需定期检测泄漏；经济型用空气绝缘，成本低但灭弧能力有限（≤12.5kA）。它的核心定位是“环网配电”，灭弧设计针对分支回路小电流，无法承受中大容量变压器的短路电流。
核心区别3：适配场景
XGN高压柜是“中大容量变压器首选”：适配630kVA及以上工业变压器（如车间1000kVA变压器）、新能源电站800kVA升压变压器，这类场景负荷波动大、短路风险高，XGN的全封闭防护和强灭弧能力能保障安全；市政工程1250kVA箱变也常用XGN，应对复杂户外环境。
HXGN高压柜是“小容量环网配电专属”：适配100-500kVA变压器，尤其适合环网供电场景——如社区315kVA箱变、商业街200kVA路灯变压器，这类场景负荷稳定、空间紧张，HXGN的紧凑体积和低成本优势突出；工业园区边缘的500kVA辅助变压器，若采用环网供电，HXGN也是性价比之选。
我们作为源头厂家，厂家直供省去中间商溢价。若你不清楚变压器该配XGN还是HXGN，或需要核算不同方案成本，欢迎随时咨询！
