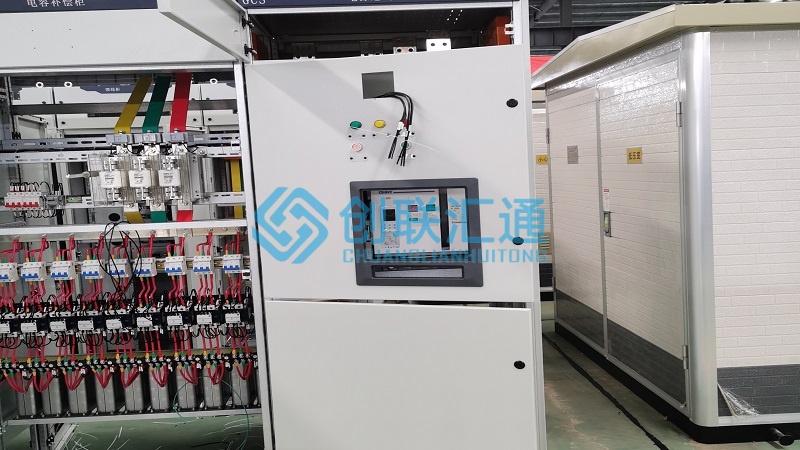

GCS低压柜详解：结构特点及优势

GCS是专为低压配电系统设计的、以抽拉式抽屉单元为核心的模块化电气装置。适用于三相交流50(60)Hz、额定电压380V/400V/660V、额定电流最大4000A的电力系统，主要用于电能的分配、电动机控制和无功补偿等功能。
核心结构特点
1.框架结构：主架构采用8MF型开口型钢(或C型钢)拼装而成，具有极高的机械强度和稳定性；标准模数E=20mm，柜体各部分尺寸均按此模数递增，便于零部件互换和扩展；柜体由功能单元室、母线室、电缆室三大区域组成，相互隔离，确保安全。
2.抽屉单元系统：抽屉高度有1/2单元、1单元、1.5单元、2单元、3单元等多种规格(以160mm为基本模数)；同一柜体内可安装不同规格抽屉，适应从63A到2500A不等的电流需求；采用旋转式推进设计，操作轻便且具有可靠的机械联锁；相同规格抽屉可完全互换，便于维护和更换。
工作原理与操作方式
每个抽屉面板上有操作手柄，可在360°范围内旋转，对应五个功能位置：抽出位置，一次、二次回路完全断开，抽屉可自由插拔；隔离位置，主回路断开，控制回路可测试，确保检修安全；试验位置，控制回路通电，主回路断开，用于功能测试；分闸位置，主开关断开，抽屉锁定；合闸位置，主开关闭合，设备正常运行，抽屉锁定。
抽屉必须在断路器分闸状态才能抽出或推入。抽屉未完全到位时，断路器无法合闸；断路器合闸状态下，抽屉无法移动，防止误操作；所有操作均有明显位置指示，降低操作失误风险。
内部功能分区
顶部母线室：安装水平主母线，连接相邻柜体，提供电能主干通道
中部功能单元室：安装抽屉单元，每个抽屉为一个独立回路，实现电能分配和控制
底部电缆室：用于电缆连接、接地和电流互感器安装，空间充裕，便于线缆管理
前方面板操作区：集中安装操作手柄、指示灯、控制按钮，便于监控和操作
背部检修通道：部分型号支持双面维护，便于检修和升级
应用场景
凭借其灵活设计和高可靠性，GCS低压柜广泛应用于：发电厂、变电站低压配电系统，作为动力配电中心(PC)和电动机控制中心(MCC) ；工业厂房，适用于石油化工、冶金、纺织、机械制造等行业的配电和电机控制；高层建筑，用于商业综合体、写字楼、住宅楼的低压配电系统；数据中心，提供稳定可靠的电源分配，支持高密度计算设备运行；机场、港口、交通枢纽，满足大型公共设施的复杂配电需求；智能电网，支持配电自动化和远程监控，适应未来能源管理需求
产品优势
1.安全可靠：防护等级高，避免触电风险，适合人员密集场所；五防功能(防止误分误合、带负荷拉闸、带电挂接地线、带接地线合闸、误入带电间隔)确保操作安全；单个抽屉故障不影响其他回路，缩小故障范围。
2.高效维护：可在不影响其他回路情况下带电更换抽屉单元；故障抽屉可迅速抽出，换上备用抽屉，恢复时间从小时级降至分钟级；零部件标准化，备件管理简便，维护成本低。
3.灵活配置：根据需求灵活组合不同规格抽屉，实现复杂配电方案；可随用电负荷增长逐步扩容，避免一次性过度投资；调整抽屉配置即可改变供电方案，无需重新布线。
4.经济高效：结构紧凑，占地面积小，节省配电室空间；工厂预制化程度高，现场组装快速；优质材料和工艺确保20年以上使用寿命，减少更换频率。
在选择低压柜时，GCS是平衡性能、价格和服务的理想选择，特别适合对供电可靠性和维护效率要求较高的场景。若需了解更详细的技术参数或定制化配置方案，欢迎评论留言，咨询河南创联汇通。
